Bộ chuyển nguồn tự động (ATS – Automatic Transfer Switch) là thiết bị điện tự động chuyển mạch giữa hai nguồn cấp – thường là nguồn lưới chính và nguồn dự phòng (máy phát hoặc nguồn lưới thứ hai) – nhằm đảm bảo tải quan trọng luôn được cấp điện liên tục. ATS thường tích hợp mạch điều khiển thông minh giám sát điện áp/tần số của nguồn chính. Khi phát hiện mất điện hoặc điện áp vượt ngưỡng cho phép, bộ ATS sẽ kích hoạt máy phát và nhanh chóng ngắt kết nối khỏi lưới, kết nối tải sang máy phát một cách tự động. Sau khi nguồn lưới ổn định trở lại, quá trình đảo ngược diễn ra tự động, trả tải về lại điện lưới. Cơ chế hoạt động này giúp giảm thiểu các tác nhân gây chập cháy thiết bị và bảo vệ nhân sự và mạng lưới điện, đồng thời trở thành thiết bị không thể thiếu trong các công ty/ khu công nghiệp. Trong bài viết kĩ thuật bên dưới, VEIE sẽ cung cấp cho quý bạn đọc một cái nhìn toàn diện về cấu tạo, tiêu chuẩn lắp đặt và lưu ý khi chọn mua ATS để đảm bảo người mua có kiến thức toàn diện về sản phẩm và lựa chọn được bộ chuyển nguồn tự động phù hợp với nhu cầu cá nhân.

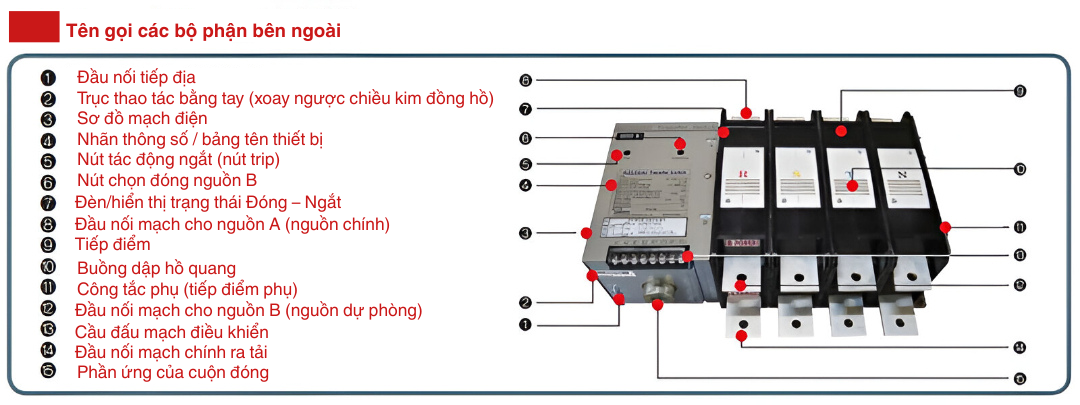

Cấu tạo và cơ cấu liên động
Một thiết bị ATS tiêu chuẩn có cấu tạo bao gồm: Bộ đóng cắt (chuyển mạch lực) và bộ điều khiển. Ngoài ra, còn có thể có những thiết bị giám sát và bảo vệ khác tùy vào yêu cầu riêng của phụ tải.
Bộ đóng cắt: Đóng cắt có tiếp xúc được thiết kế để bảo đảm quá trình vận hành an toàn, linh hoạt và dễ dàng sử dụng, bao gồm:
Các tiếp điểm lực (truyền tải điện)
Cuộn hút nam châm điện và bộ liên động cơ khí.
Các mini công tắc và bộ giám sát quá trình chuyển động của tiếp điểm lực.
Các cơ cấu dập điện phát sinh khí cắt dòng,
Các dây dẫn và đầu nối điện.
Bộ điều khiển: Là một thiết bị logic gồm bộ vi xử lý điều khiển hoạt động của hệ thống chuyển mạch, đồng thời giám sát thời gian trễ đóng điện, kiểm tra chất lượng nguồn điện (điện áp, pha) và những linh kiện theo yêu cầu tính năng đặc biệt khác được chứa trong một hộp kín, tách rời phần chuyển mạch lực ra để đảm bảo an toàn, dễ dàng thao tác và tiện bảo trì.
Nguyên lý hoạt động khi mất điện
Quy trình chuyển mạch của ATS tuân theo các bước tự động dưới đây:
-
Lưới điện chính bị mất hoặc sự cố. Bộ điều khiển ATS phát hiện mất điện thông qua cảm biến điện áp/tần số.
-
Kiểm tra nguồn dự phòng. ATS chờ đến khi máy phát (hoặc nguồn phụ) khởi động và cung cấp điện ổn định trong mức điện áp, tần số cho phép.
-
Chuyển tải sang nguồn phụ. Khi nguồn dự phòng ổn định, ATS tự động ngắt kết nối với lưới và đóng tiếp điểm cấp điện từ máy phát cho tải (hoạt động kiểu “đóng trước ngắt sau” hoặc “ngắt trước đóng sau” tùy thiết kế). Toàn bộ thiết bị quan trọng sẽ được cấp điện từ máy phát ngay lập tức, giảm thiểu thời gian gián đoạn.
-
Trả tải về lưới khi phục hồi. Khi điện lưới trở lại bình thường và ổn định, bộ ATS sẽ tự động đảo ngược quy trình: ngắt nguồn máy phát, kết nối tải trở lại với điện lưới chính. Quá trình chuyển mạch (cả chiều đi và chiều về) diễn ra nhanh chóng, an toàn mà không cần thao tác thủ công từ người dùng.
Nhờ nguyên lý trên, ATS đảm bảo độ tin cậy cao cho hệ thống điện công nghiệp: các máy móc, thiết bị trong nhà máy, tòa nhà vẫn vận hành liên tục ngay cả khi lưới điện đột ngột mất pha hay quá áp. Thiết kế giám sát và chuyển mạch tự động giúp ngăn ngừa hiện tượng giật điện và bảo vệ tải khỏi các tình huống bất thường.
Ứng dụng thực tiễn
ATS được ứng dụng rộng rãi tại những cơ sở đòi hỏi nguồn điện liên tục, nơi mà gián đoạn điện có thể gây thiệt hại lớn về sản xuất hoặc an toàn. Ví dụ:
-
Nhà máy, xí nghiệp sản xuất: đảm bảo dây chuyền thiết bị vẫn hoạt động khi mất điện, tránh ngưng trệ sản xuất.
-
Trung tâm dữ liệu, văn phòng, ngân hàng: duy trì máy chủ, hệ thống thông tin liên lạc, thang máy… để không làm gián đoạn dịch vụ.
-
Bệnh viện, cơ sở y tế: bảo vệ hệ thống thiết bị y tế, máy thở, chiếu xạ… đảm bảo an toàn tính mạng bệnh nhân khi điện lưới sự cố.
Tóm lại, bất kỳ cơ sở hạ tầng quan trọng nào (trung tâm dữ liệu, viễn thông, ngân hàng, dịch vụ công cộng…) đều được khuyến cáo trang bị ATS và máy phát dự phòng, vì các sự cố mất điện dù ngắn cũng có thể gây hậu quả nghiêm trọng
Tiêu chuẩn lắp đặt và an toàn
Việc lắp đặt hệ thống ATS cần tuân thủ các tiêu chuẩn điện an toàn và kỹ thuật. Trong thực tế, ATS thường được tích hợp vào tủ điều khiển điện riêng biệt (tủ ATS) chế tạo theo tiêu chuẩn quốc tế. Tủ ATS cần lắp đặt gần tủ điện chính của công trình để thuận tiện đấu nối: nối dây nguồn lưới vào một đầu, dây máy phát vào đầu kia và dây tải đi ra các mạch ưu tiên. Quan trọng là ATS phải được đấu nối chính xác với mạch khởi động máy phát – để ATS tự động kích hoạt máy phát khi phát hiện mất điện.
Trước khi vận hành, hệ thống cần thử nghiệm nghiêm ngặt: kiểm tra đúng thứ tự pha, điện áp, tần số và thời gian chuyển mạch. ATS cũng phải đảm bảo chế độ liên động cơ khí khi kết nối máy phát: nghĩa là ngắt hoàn toàn nguồn lưới trước khi cấp điện máy phát, tránh nguy cơ đảo nguồn và nguy hiểm điện giật. Thiết kế khép kín theo chuẩn IEC cùng việc thường xuyên kiểm định kỹ thuật sẽ bảo đảm hệ thống vận hành ổn định, giảm thiểu rủi ro cho thiết bị và nhân viên vận hành.
Thương hiệu ATS Osung (Hàn Quốc)
Trong số các thương hiệu ATS chất lượng, Osung (O-Sung Electric Machinery) của Hàn Quốc – hiện phổ biến dưới nhãn hiệu OSEMCO – là một lựa chọn uy tín. Osung chuyên sản xuất thiết bị đóng cắt hạ thế (ACB, MCCB) và bộ chuyển nguồn tự động, với chất lượng ổn định, giá thành cạnh tranh. Trên thị trường Việt Nam, các bộ chuyển nguồn ATS Osung/Osemco đã được sử dụng rộng rãi trong nhiều dự án công nghiệp, văn phòng và cơ sở hạ tầng công cộng.
VEIE tự hào là đơn vị phân phối chính hãng Osung tại Việt Nam. Chúng tôi cung cấp đầy đủ các model ATS Osung với điện áp, dòng định mức đa dạng, đáp ứng cho mọi quy mô công trình. Bên cạnh sản phẩm chính hãng, VEIE còn tư vấn giải pháp nguồn điện dự phòng toàn diện: từ chọn lựa ATS và máy phát phù hợp đến thiết kế tích hợp, lắp đặt, chạy thử.
VEIE – Tư vấn giải pháp và dịch vụ hậu mãi
Với kinh nghiệm lâu năm trong lĩnh vực cung cấp giải pháp nguồn điện, VEIE cam kết đồng hành cùng khách hàng trong mọi giai đoạn:
-
Tư vấn thiết kế & chọn lựa: Đội ngũ kỹ sư của VEIE phân tích nhu cầu cụ thể của nhà máy hoặc tòa nhà, đề xuất cấu hình ATS và máy phát phù hợp nhất, đảm bảo nguồn cấp liên tục cho các tải trọng quan trọng.
-
Cài đặt & tích hợp: Chúng tôi hỗ trợ đấu nối ATS vào tủ điện điều khiển, đồng bộ với hệ thống máy phát và tủ điều khiển động cơ. Quy trình lắp đặt tuân thủ tiêu chuẩn an toàn, giải pháp thiết bị phù hợp (có thể tích hợp bộ ATS và ACB trong cùng tủ để tiết kiệm không gian).
-
Bảo trì định kỳ: Sau khi bàn giao, VEIE cung cấp dịch vụ bảo dưỡng, kiểm tra vận hành định kỳ hệ thống máy phát và ATS. Việc bảo trì thường xuyên giúp phát hiện sớm sự cố, bảo vệ thiết bị và kéo dài tuổi thọ hệ thống.
-
Hỗ trợ kỹ thuật 24/7: VEIE có chính sách bảo hành dài hạn cho sản phẩm phân phối, cùng đội ngũ kỹ thuật tận tâm sẵn sàng tư vấn xử lý khẩn cấp trong các sự cố nguồn điện. Chúng tôi luôn đảm bảo hệ thống back-up power của khách hàng hoạt động ổn định nhất để tối đa hóa thời gian hoạt động của doanh nghiệp
Một số sản phẩm ATS nổi bật và được khách hàng tin tưởng lựa chọn nhiều gồm
Các dòng ATS có dòng định mức tầm nhỏ- tầm trung như: ATS 100A (SS-61TN), ATS 200A (SS-62TN), ATS 630A (SS-66TN)
Các dòng ATS có cường độ lớn hơn như: ATS 1600A (OSS-616-PC), ATS 1250A (OSS-612-PC), ATS 1000A (OSS-610-PC)
VEIE xin được giới thiệu bảng giá đầy đủ của các mã hàng ATS trong bảng báo giá bên dưới. Với các khách hàng có nhu cầu hỏi mua các mã chưa có tên trong file excel, vui lòng liên hệ số điện thoại 0904177299 để được hỗ trợ thêm:
Với sự kết hợp giữa sản phẩm chất lượng cao (ATS Osung chính hãng) và dịch vụ chuyên nghiệp, VEIE đem đến giải pháp nguồn điện liên tục an toàn cho mọi khách hàng. Khách hàng có thể hoàn toàn yên tâm về tính ổn định và an toàn của hệ thống điện khi hợp tác với VEIE.
